Como projetar caixas de LED para ambientes ferroviários de alta vibração

O material circulante é um ambiente hostil para a eletrônica. Cada vez que um trem passa por uma mudança de trilho, a energia cinética de alta frequência viaja dos bogies através do chassi e diretamente para os painéis do teto. Quando as autoridades de trânsito reclamam de luzes bruxuleantes na cabine ou luminárias suspensas, o problema raramente é o próprio chip de LED. A falha quase sempre remonta ao invólucro mecânico.

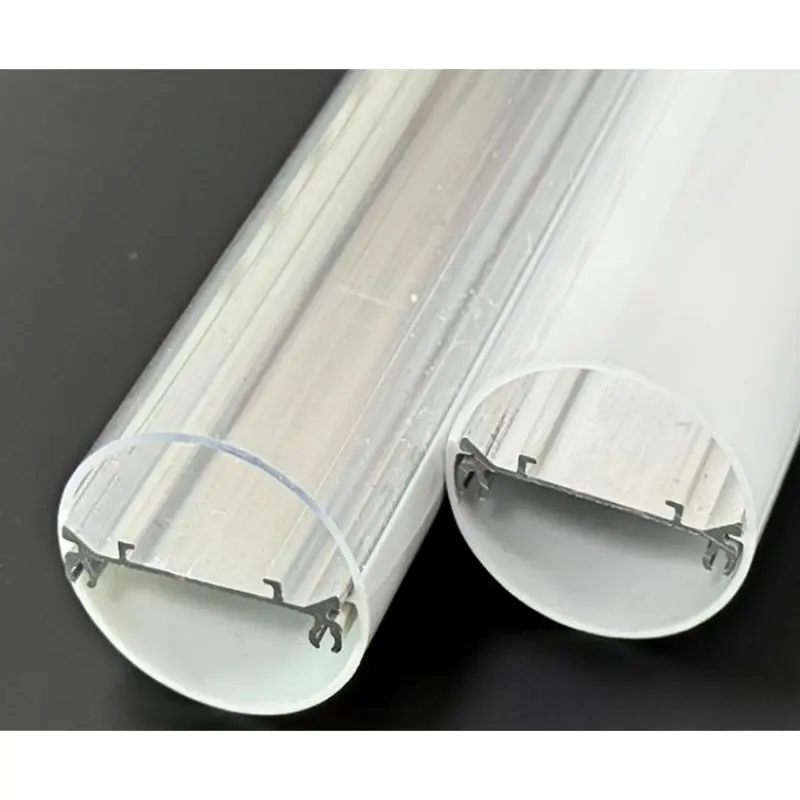

UmCarcaça de luz LED para veículos ferroviáriosnão é apenas uma capa decorativa. É um amortecedor estrutural, um sistema de gerenciamento térmico e uma barreira primária de segurança à vida. Se o projeto de extrusão não levar em conta a ressonância harmônica, a expansão térmica ou os códigos de trânsito de incêndio, o sistema de iluminação falhará muito antes de sua vida útil nominal. Projetar para esse ambiente exige abandonar as suposições padrão de iluminação comercial e a engenharia específica para movimentos constantes e violentos.

Diagnóstico de falhas mecânicas e térmicas na iluminação do material circulante

Para projetar uma habitação melhor, primeiro você precisa entender exatamente como os projetos atuais se decompõem no campo. Os ambientes ferroviários sujeitam as luminárias a uma mistura composta de choques físicos, oscilações extremas de temperatura e espaço aéreo confinado. Quando um alojamento é mal projetado, os sintomas geralmente se apresentam em três modos de falha distintos.

Microfissuração de juntas de solda
A causa mais comum de luzes tremeluzentes é a fadiga mecânica. Quando uma extrusão de LED de alumínio é montada rigidamente em um painel de teto vibratório sem amortecimento adequado, a caixa transfere essa energia cinética diretamente para a PCB interna. A flexão constante causa microfissuras nas juntas de solda que conectam os diodos à placa. Os compradores geralmente culpam o fabricante da PCB, mas a causa raiz é uma caixa que não possui isolamento interno contra choques para a bandeja de LED.

Fissuras em policarbonato e ejeção do difusor
Os trens passam por ciclos térmicos severos. Um carro de passageiros estacionado em um pátio ferroviário durante a noite pode cair abaixo de zero e esquentar rapidamente quando o HVAC e os sistemas de iluminação são ligados. O alumínio e o plástico se expandem em taxas diferentes. Se as tolerâncias mecânicas entre a base de alumínio e o difusor de plástico forem muito estreitas, a expansão térmica cria um estresse imenso. Isso causa "fissuras" - uma rede de rachaduras microscópicas no policarbonato - ou pior, faz com que o difusor entorte e saia do trilho durante uma frenagem repentina.

Conjunto de compressão de vedação IP65
Os vagões do metrô exigem regimes de limpeza agressivos, muitas vezes envolvendo lavagem com alta pressão. Para sobreviver a isso, uma caixa de luz de trânsito LED resistente à vibração precisa de uma classificação IP65 confiável. No entanto, a vibração constante faz com que os materiais inferiores da junta se achatem com o tempo, um fenômeno conhecido como deformação por compressão. Depois que a vedação perde a memória, a umidade e os produtos químicos de limpeza desviam da caixa, causando curto-circuito nos componentes elétricos.

Critérios de seleção de materiais para conformidade com EN45545 e amortecimento de vibrações

A especificação de materiais para iluminação ferroviária exige o equilíbrio entre a rigidez estrutural e exigências rígidas de segurança dos passageiros. Você não pode simplesmente usar extrusões comerciais prontas para uso. Cada componente deve passar por padrões ferroviários rigorosos, principalmente o EN45545, que rege o comportamento ao fogo e os materiais em veículos ferroviários.

O perfil base: alumínio 6063-T5
Para a extrusão estrutural principal, o alumínio 6063-T5 é o padrão da indústria. A têmpera T5 fornece as propriedades mecânicas exatas necessárias para uma extrusão de LED de alumínio para material circulante: é rígida o suficiente para abranger todo o comprimento do teto de um vagão de trem sem flacidez, mas dúctil o suficiente para suportar vibrações de baixa frequência sem fraturar. Crucialmente, o alumínio 6063 oferece excelente condutividade térmica, atuando como um dissipador de calor altamente eficiente para tiras de LED de alto rendimento.

O Difusor: Policarbonato Retardador de Chama (PC)
Quando se trata da cobertura óptica, o PMMA (acrílico) padrão é muito frágil para aplicações ferroviárias. Um forte impacto irá quebrá-lo, criando fragmentos perigosos. O ABS padrão é barato, mas não cumpre os requisitos de fumaça e toxicidade dos códigos de trânsito contra incêndio.

Você deve especificar PC retardador de chama (policarbonato). O PC pode suportar impactos diretos sem quebrar, tornando-o ideal para transporte público de alto tráfego. Mais importante ainda, as formulações personalizadas de PC podem atender aos requisitos EN45545 Hazard Level 3 (HL3). Isto significa que, em caso de incêndio na cabine, a carcaça não propagará a chama e a fumaça emitida permanecerá abaixo dos estritos limites de toxicidade exigidos para garantir que os passageiros possam evacuar com segurança.

Juntas e tampas finais
Evite PVC padrão ou borracha barata para vedações de tampas. EPDM ou silicone de alta qualidade são obrigatórios. Esses materiais resistem a temperaturas extremas e à degradação UV, mantendo seu ressalto compressivo, garantindo que o invólucro da luminária LED do veículo ferroviário IP65 permaneça estanque após anos de vibração diária.

Validando a dissipação de calor com simulação térmica orientada por IA

O calor é inimigo da longevidade do LED. Em um escritório comercial, uma luminária LED emite calor para o ar ambiente. Em um trem de alta velocidade, a caixa de iluminação costuma ser embutida em um painel de teto isolado, diretamente abaixo de um enorme duto HVAC gerador de calor. A temperatura ambiente ao redor do aparelho já está elevada, reduzindo drasticamente o delta-T (diferença de temperatura) necessário para um resfriamento eficaz.

Antes de cortar ferramentas caras para um novo perfil de extrusão, o gerenciamento térmico deve ser validado digitalmente. Os fluxos de trabalho de engenharia modernos agora usam software de simulação térmica assistido por IA para modelar exatamente como o calor se move através da habitação em um espaço confinado.

A simulação modela o caminho térmico do diodo LED, passando pela pasta térmica, até a PCB e saindo pelas aletas de alumínio 6063-T5. Os solucionadores orientados por IA podem iterar rapidamente centenas de geometrias de aletas — ajustando a espessura, o espaçamento e o ângulo do dissipador de calor — para encontrar a configuração exata que maximiza a área de superfície sem adicionar peso desnecessário. O peso é uma métrica crítica no projeto de veículos ferroviários; carcaças pesadas aumentam a massa total do trem, aumentando o consumo de energia. Ao validar digitalmente a dissipação de calor, os engenheiros podem projetar uma caixa de LED de trilho de gerenciamento térmico que mantém a temperatura da junção do diodo abaixo de 80°C, minimizando a massa do perfil de alumínio.

Design para Manufaturabilidade (DFM) em Perfis Personalizados de Alumínio e Policarbonato

Mesmo o modelo CAD mais otimizado é inútil se não puder ser fabricado de forma confiável em escala. A extrusão de alumínio e plásticos requer controle preciso sobre o fluxo do material, taxas de resfriamento e atrito da matriz. A Dongguan Jinen Lighting Technology (JE) opera 20 linhas de extrusão de plástico e 5 de alumínio, fornecendo suporte DFM para detectar falhas estruturais antes da fase de ferramental.

Ao projetar umcaixa de luz LED personalizada para veículos ferroviários, siga estas ações específicas do DFM:

1. Equilibrar espessuras de parede:Certifique-se de que a seção transversal do seu perfil de alumínio tenha espessura de parede uniforme. Seções grossas esfriam mais lentamente do que seções finas. Se um flange de montagem pesado ficar próximo a uma aleta fina do dissipador de calor, o resfriamento irregular fará com que o perfil se deforme ou torça ao sair da matriz de extrusão. Mantenha as transições de espessura graduais.
2. Design Generous Snap-Fit Tolerances para PC:O policarbonato encolhe à medida que esfria. Ao projetar os trilhos interligados onde o difusor de PC se encaixa na base de alumínio, calcule os coeficientes de expansão térmica para ambos os materiais. Deixe uma lacuna de expansão precisa. Se o ajuste for muito apertado, o PC se curvará para fora quando o trem esquentar.
3. Canais de vedação profunda do engenheiro:Uma classificação IP65 requer mais do que apenas comprimir um pedaço de silicone. Projete um canal de retenção dedicado em forma de U na extrusão de alumínio. As paredes do canal devem ser profundas o suficiente para travar mecanicamente a gaxeta no lugar, de modo que ela não possa rolar ou se deslocar sob vibração lateral.
4. Minimize cavidades ocas em perfis plásticos:Seções ocas em extrusões plásticas requerem matrizes complexas e caras com mandris internos. Sempre que possível, projete a cobertura do PC como um perfil de parede única com nervuras de suporte, em vez de uma seção tubular fechada. Isso reduz os custos com ferramentas e acelera a produção na linha de extrusão.

Alinhando as capacidades de extrusão OEM com os padrões de aquisição de trânsito dos EUA

Trazer uma luminária ferroviária para o mercado dos EUA exige navegar por uma complexa rede de especificações de aquisição, desde diretrizes localizadas de FTA até rígidas certificações de segurança. As autoridades de trânsito dos EUA avaliam as propostas com base na fiabilidade e conformidade a longo prazo, o que transfere uma grande responsabilidade para o fabricante de iluminação e, por extensão, para os seus fornecedores de componentes.

A aquisição de extrusões comerciais padrão levará à falha durante as fases de choque, vibração e teste de fogo. Você precisa de um parceiro OEM cuja linha de base de fabricação já esteja alinhada aos requisitos de nível de trânsito. A JE fornece fabricantes de iluminação OEM em todo o mundo, oferecendo moldes públicos para aplicações padrão e moldes privados para projetos proprietários e de alta especificação.

Ao fazer parceria com um fabricante que compreende inerentemente as tolerâncias exigidas para o alumínio 6063-T5 e o policarbonato compatível com EN45545, você elimina a fase de tentativa e erro do desenvolvimento do produto. Você obtém caixas que se encaixam perfeitamente, vedam firmemente e sobrevivem ao abuso mecânico implacável do ambiente ferroviário. Para especificações técnicas sobre perfis personalizados ou para revisar moldes existentes prontos para trânsito, avalie um produto comprovadoFabricante OEM de caixas de iluminação de metrôque pode fornecer a base mecânica precisa que seu próximo projeto de transporte público exige.
