Fiação da tampa final G5

Primeiro, esclareça: o que exatamente você quer dizer com "fio"?

No processo de fabricação de tubos LED T5 e G5, "fio único/multifio/sem fio" geralmente se refere ao número de fios que saem da tampa da extremidade, não ao método de fonte de alimentação do próprio tubo (fonte de alimentação de terminação única/dupla). Esses dois conceitos são facilmente confundidos.

• Fio único:A tampa da extremidade conduz apenas um fio, geralmente o fio energizado (L) ou o fio neutro (N).
• Multifio (fio duplo):A tampa da extremidade conduz dois fios, geralmente um fio energizado e um fio neutro.
• Sem fio:A tampa em si não conduz nenhum fio; existem apenas dois pinos G5.

Uma vez esclarecido isso, a lógica combinacional subsequente é fácil de entender.

Combinação 1: Fio único de uma extremidade + Sem fio de uma extremidade → Tubo alimentado de extremidade única

Esta é a configuração mais comum para tubos LED integrados T5 no mercado.

Método de conexão:A energia é fornecida apenas pela extremidade do fio único. Este único fio se conecta ao fio ativo ou neutro, enquanto o outro fio (ativo ou neutro) é conectado diretamente a um pino na outra extremidade através do circuito interno do tubo da lâmpada. Na extremidade sem fio, um pino é responsável pela fixação mecânica e condutividade, enquanto o outro pino pode estar desconectado ou em curto-circuito interno.

Porém, há um detalhe crítico de fabricação: o espaçamento entre pinos do porta-lâmpada T5 G5 é de apenas 5 mm. Quando uma extremidade é alimentada, os dois pinos ficam muito próximos e a fiação interna inadequada pode facilmente causar um curto-circuito. Portanto, o layout de isolamento e fiação dentro da tampa de fio único é um indicador importante da habilidade do fornecedor da tampa.

Cenários de aplicação:Iluminação de escritório, luzes de prateleira de supermercado, luzes de armário, luzes de vitrine. Esses tipos de lâmpadas normalmente usam um suporte integrado, exigindo apenas uma entrada de energia, simplificando a instalação e os usuários finais não precisam de nenhum conhecimento elétrico.

Combinação dois: um fio de cada extremidade → tubo de lâmpada alimentado com extremidade dupla

Este método é comum em projetos de reforma de engenharia.

Método de conexão:Conduza um fio das tampas da lâmpada em ambas as extremidades do tubo da lâmpada. Conecte uma extremidade ao fio energizado (L) e a outra extremidade ao fio neutro (N). A corrente flui de uma extremidade e sai da outra. Os dois pinos G5 dentro da tampa da lâmpada estão em curto, formando um único eletrodo.

Por que a fonte de alimentação dual-ended é preferida na engenharia?Ao reformar suportes de lâmpadas fluorescentes antigos, os suportes G5 originais geralmente são conectados em paralelo, o que significa que os dois pinos estão em curto-circuito interno. As lâmpadas de extremidade dupla podem ser adaptadas diretamente a este tipo de suporte sem necessidade de substituição por um suporte não paralelo. Se uma lâmpada de terminação única for instalada em um suporte paralelo, ela entrará em curto-circuito imediatamente após ser ligada. Isto aconteceu na comunidade de engenharia de Hong Kong; alguns até queimaram o invólucro de plástico do antigo suporte.

Precauções de produção:Ambas as extremidades da tampa da lâmpada de extremidade dupla devem ter condutores, mas as cores dos fios devem ser claramente distinguíveis (por exemplo, uma extremidade marcada com L e a outra com N) para evitar fiação reversa durante a instalação. Além disso, a fiação interna da lâmpada fluorescente de duas extremidades deve garantir que não haja conexão elétrica entre as duas extremidades; caso contrário, a lâmpada entrará em curto-circuito.

Cenários de aplicação:Oficinas de fábrica, estacionamentos, armazéns e centros logísticos. Esses locais geralmente exigem a adaptação de suportes de lâmpadas fluorescentes antigos, e as soluções de fonte de alimentação dupla oferecem melhor compatibilidade.

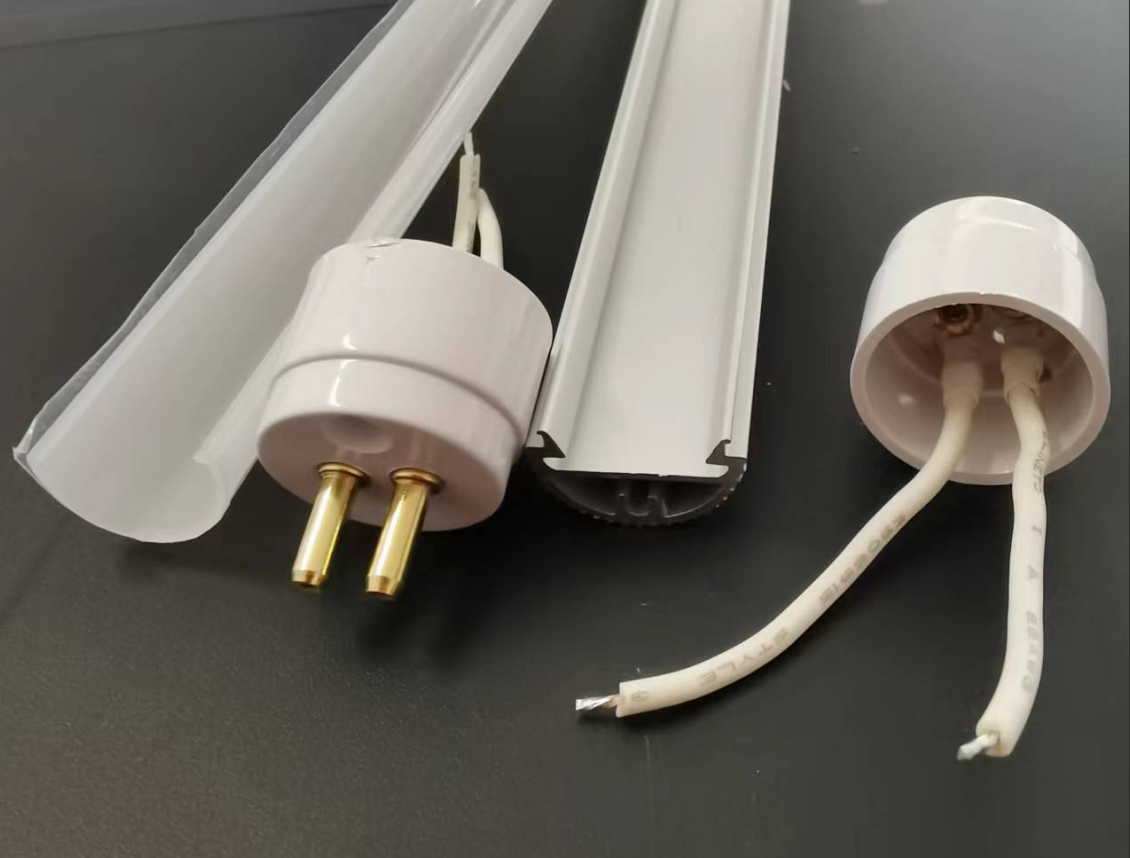

Combinação 3: Uma extremidade com fio energizado (fio duplo) + Uma extremidade com tampa sem fio → Fonte de alimentação de extremidade única aprimorada

Esta combinação é uma versão aprimorada da fonte de alimentação single-ended, adequada para cenários com maiores requisitos de segurança e confiabilidade.

Método de conexão:A tampa da extremidade da fonte de alimentação conduz os fios energizados e neutros, conectando-se diretamente à fonte de alimentação do driver ou à alimentação CA. A extremidade sem fio é usada apenas para suporte mecânico e conexão de circuito e não suporta entrada de energia.

Diferença da solução de fio único e de ponta única:Na solução de fio único e extremidade única, a fiação interna do tubo da lâmpada requer um projeto de "um fio entrando e outro fio conectando-se internamente à outra extremidade", tornando a fiação interna relativamente complexa. Em contraste, na solução de terminação única de fio duplo, tanto os fios energizados quanto os neutros são introduzidos através da mesma tampa, conseguindo assim um design de circuito interno mais direto, reduzindo possíveis pontos de falha e melhorando a segurança.

Vantagens de produção:Para fabricantes de tubos de lâmpadas T5 integrados, este método oferece maior eficiência de montagem do que usar tampas de extremidade única. Como todos os cabos de alimentação estão concentrados numa extremidade, não há necessidade de cablagem cruzada dentro do tubo da lâmpada, reduzindo assim o risco de curto-circuitos internos.

Aplicações:Iluminação médica, iluminação educacional, displays comerciais de alta qualidade.
