Carcaça da lâmpada LED para veículos ferroviários: Perfis compatíveis com EN 45545-2

Você precisa de uma carcaça que atenda aos padrões de incêndio de material circulante sem derreter sua lista de materiais. O invólucro da lâmpada LED para veículos ferroviários JE combina um dissipador de calor de alumínio 6063 com um difusor de policarbonato compatível com EN 45545-2. Ele foi construído especificamente para montadores e empreiteiros de iluminação B2B que reformam trens pesados, vagões de metrô e ônibus de transporte público, onde a falha de material é um grande risco.

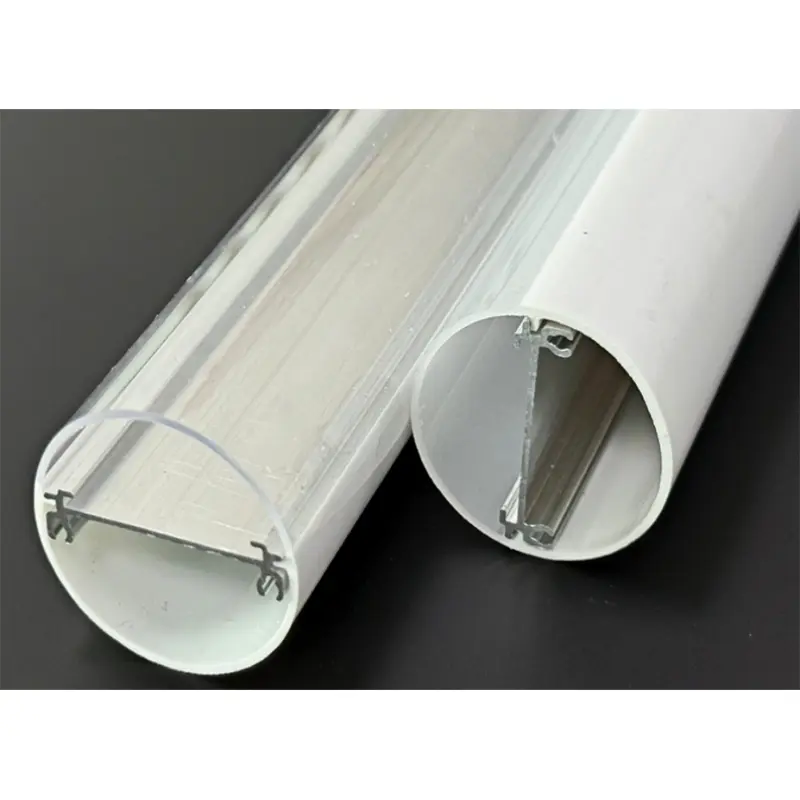

O perfil de extrusão de policarbonato e alumínio JE-231

As caixas de plástico puro deformam-se sob a vibração constante do trânsito ferroviário. As luminárias totalmente em alumínio pesam muito para extensões contínuas no teto. O perfil JE-231 resolve isso combinando uma lombada rígida em liga de alumínio 6063 com uma tampa especializada em policarbonato.

A base de alumínio atua tanto como espinha dorsal estrutural quanto como ponte térmica. As tiras de LED de alto rendimento geram calor localizado que degrada a vida útil do diodo se ficar preso dentro de um tubo de plástico selado. O canal de alumínio afasta o calor, permitindo que a luminária mantenha a saída de luz especificada ao longo de uma vida útil de 50.000 horas.

Para a tampa, extrudamos policarbonato resistente a impactos em vez de acrílico padrão. O acrílico se encaixa sob impacto físico. Flexões de policarbonato. Esta escolha de material evita que a carcaça se estilhace se um passageiro bater nela ou se uma equipe de manutenção deixar cair uma ferramenta durante uma inspeção.

Conformidade com segurança contra incêndio: classificações EN 45545-2 e UL-94 V0

Especificar a iluminação de trânsito significa cumprir exigências rígidas de segurança contra incêndio. Uma caixa de tubo de LED padrão pronta para uso será reprovada imediatamente em uma auditoria de material rodante.

O policarbonato utilizado em nossosCarcaça de lâmpada LED para veículos ferroviáriosfoi projetado para atender à EN 45545-2, a norma europeia para comportamento ao fogo de materiais em veículos ferroviários. Esta directiva impõe limites rigorosos à opacidade e toxicidade do fumo. Se ocorrer um incêndio num túnel do metrô, os passageiros devem poder ver as saídas e não podem inalar halogênios tóxicos emitidos pela queima de plásticos no teto.

Simultaneamente, a caixa possui uma classificação retardante de chama UL-94 V0. Entenda a diferença entre as classificações UL-94 antes de especificar uma extrusão plástica para ambientes de passageiros:

• Classificação V2:Pára de queimar em 30 segundos, mas permite gotejamentos flamejantes. Completamente inaceitável para iluminação aérea de trânsito.
• Classificação V1:Pára de queimar em 30 segundos, não são permitidas gotas flamejantes.
• Classificação V0:Pára de queimar em 10 segundos, sem respingos flamejantes. Esta é a linha de base obrigatória para um invólucro de tubo LED de trânsito para serviços pesados.

Plásticos comerciais mais baratos derreterão e lançarão fogo nos assentos abaixo. A especificação de uma caixa de iluminação de trânsito LED com verdadeiro retardador de chama V0 elimina esse modo de falha crítico.

Proteção de entrada IP65 para ambientes metroviários e ferroviários pesados

Os tetos dos trens são ambientes hostis. Pó de freio, partículas de carbono e sistemas de lavagem de alta pressão comprometem facilmente as luminárias comerciais padrão.

Um invólucro de lâmpada LED IP65 para veículos ferroviários evita que poeira condutiva cause curto-circuito na PCB interna. O "6" em IP65 garante desempenho à prova de poeira. O “5” certifica que a carcaça resiste a jatos de água de baixa pressão vindos de qualquer direção. Quando as equipes de manutenção lavam o interior de um vagão do metrô, as vedações de silicone e as tampas das extremidades mantêm a umidade longe dos componentes eletrônicos internos.

Alcançar esta classificação requer tolerâncias de extrusão exatas. Se o difusor de policarbonato não assentar perfeitamente no canal de alumínio, a expansão térmica criará micro-lacunas ao longo do tempo. Nosso processo de ferramentas mantém tolerâncias dimensionais rígidas o suficiente para manter a vedação IP65 em variações de temperatura de -20°C a 45°C.

Liberações internas para integração de sensores IoT 2026

As autoridades de trânsito não compram mais apenas luzes. Eles compram trilhos de energia montados no teto para sensores de ocupação, beacons Bluetooth e módulos automatizados de endereço público.

Quando você especifica um invólucro, o espaço interno determina o caminho de atualização. Uma caixa de lâmpada de trem LED padrão de 26 mm de diâmetro se encaixa perfeitamente em uma PCB básica estilo T8. No entanto, se o seu contrato de trânsito exigir a integração de hardware IoT diretamente na luminária, você precisará de um perfil com uma cavidade interna mais profunda.

A série JE-231 oferece slots internos dedicados. Você desliza a placa de LED primária no canal térmico inferior, deixando o espaço superior aberto para cabeamento secundário ou placas de sensor de baixo perfil. Esta separação evita interferência de sinal e mantém o chicote elétrico organizado durante a montagem final.

Especificação de comprimentos personalizados e dimensões de PCB para montagem OEM

As dimensões prontas para uso raramente cabem em tetos de trânsito personalizados. A carcaça da lâmpada LED de um vagão de metrô geralmente se estende até 2.400 mm ou requer percursos contínuos e sem lacunas para combinar com o design interior do vagão.

Como um fabricante chinês com oito anos de experiência em extrusão, a JE opera como OEM de caixas de iluminação LED direta para trens T8. Cortamos perfis de acordo com as especificações exatas do projeto, reduzindo drasticamente a fabricação no local exigida por suas equipes de montagem.

Você deve combinar a largura interna da caixa com a sua PCB. Uma placa que fique muito frouxa no canal irá chacoalhar sob a vibração do trem, eventualmente fatigando as juntas de solda até que a luz falhe. Uma placa muito apertada irá curvar-se durante a expansão térmica. Extrudamos perfis de iluminação LED personalizados para veículos ferroviários com slots de placa precisos para combinar com seu FR4 específico ou PCBs de alumínio.

Aquisição e amostragem para projetos de trânsito nos EUA

A aquisição de componentes para projetos de trânsito na América do Norte exige equilibrar a conformidade estrita com a escala de produção. As equipes de engenharia muitas vezes perdem semanas testando caixas que acabam reprovando na certificação contra incêndio.

Comece verificando o ajuste físico e o desempenho térmico. Você pode solicitar amostras cortadas de nossosCaixa de tubo LED em conformidade com EN 45545-2para executar seus próprios testes de IP, modelos de vibração e análises térmicas.

Assim que sua equipe de engenharia aprovar o perfil de extrusão e as vedações das tampas, passamos para a produção em volume. Os prazos de entrega padrão são de 15 a 20 dias para moldes existentes. Se o seu contrato exigir uma seção transversal modificada ou suportes de montagem específicos para uma frota de metrô mais antiga, as ferramentas personalizadas acrescentam cerca de duas semanas ao cronograma inicial. Avalie as amostras, verifique a classificação V0 em seu próprio laboratório e fixe as dimensões da montagem.
