Caixa de tubo LED T8 com PCB de 10 mm: Perguntas frequentes do comprador dos EUA, verificações de ajuste e guia de fornecimento para 2026

Principais vantagens para compradores de iluminação nos EUA

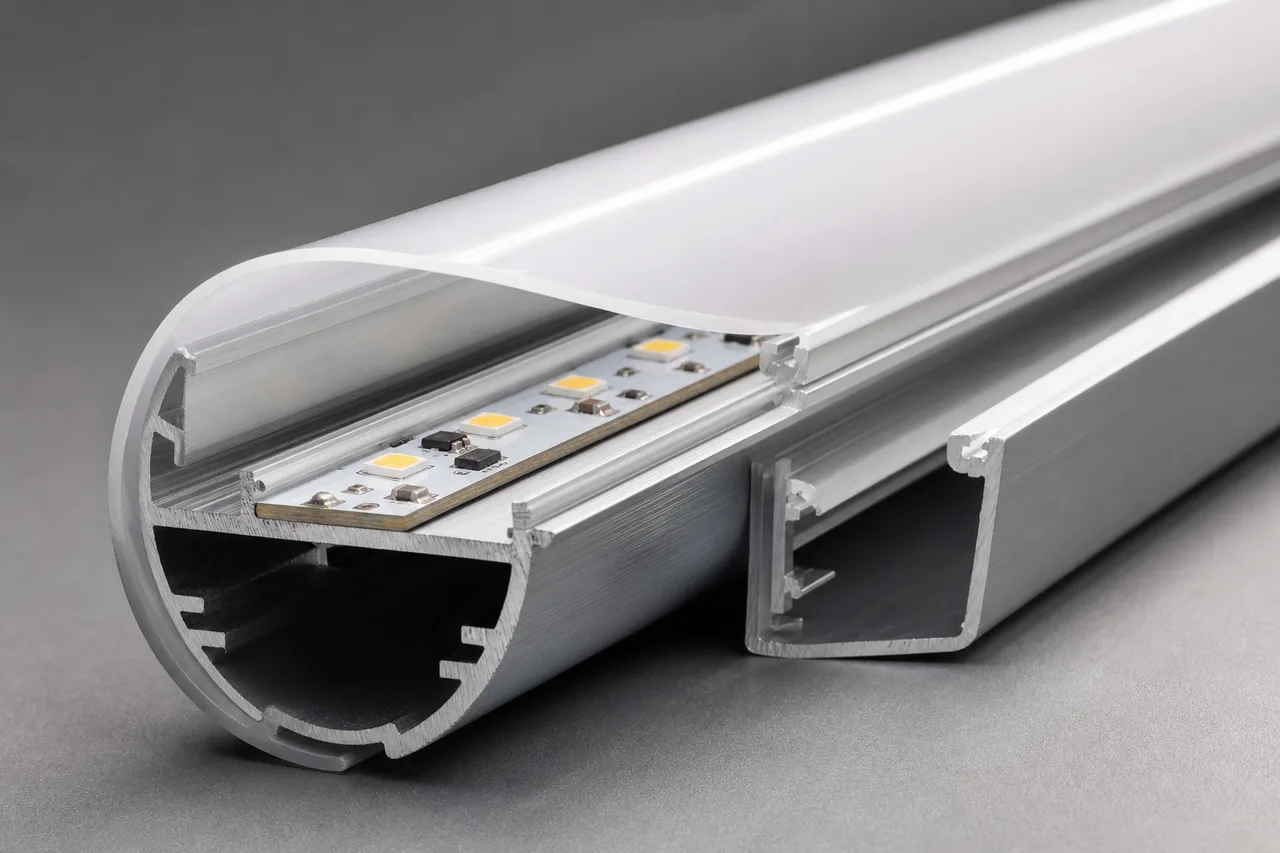

A fraseConstrução do invólucro tubular em semi-alumínio/semi-plástico JEdescreve a arquitetura prática por trás desta categoria de produto: uma base de alumínio 6063 carrega a placa de LED e ajuda a gerenciar o calor, enquanto um difusor de policarbonato forma a cobertura óptica visível. Essa divisão é importante. O alumínio dá ao PCB uma superfície de montagem estável e uma estrutura mecânica previsível; o difusor controla a aparência, a transmissão de luz e o acesso à placa. Não é simplesmente uma concha decorativa.

Para os compradores norte-americanos, a primeira questão não é o preço. É compatibilidade. Uma PCB de 10 mm é mais estreita do que muitas placas tubulares de LED genéricas, e o driver deve caber dentro da caixa sem pressionar o difusor ou interferir nas tampas das extremidades. O JE-28 está listado com uma altura máxima de driver de 12 mm, portanto, os detalhes do corpo do driver, da fiação, do isolamento e do alívio de tensão devem ser verificados juntos, e não separadamente.

O padrão JE-28 é IP20. Isso o torna adequado para luminárias internas secas e conjuntos de tubos tipo retrofit, e não automaticamente para áreas de lavagem ou luminárias expostas. A JE também oferece estilos de carcaça tubular à prova d'água para aplicações como iluminação de plantas, iluminação de refrigeradores e estacionamento externo, mas esses devem ser citados como a configuração à prova d'água apropriada. Comece com oCaixa de tubo JE LED T8 com PCB de 10 mmespecificação e solicite o desenho exato antes de aprovar uma ordem de produção.

Especificações da caixa JE-28 LED T8: dimensões, materiais e opções de configuração

O JE-28 é um invólucro T8 de 26 mm construído para um tamanho de placa PCB de 10 x 1,2 mm. Essa dimensão é o ponto de partida para a qualificação mecânica. Uma placa com largura nominal de 10 mm ainda pode criar problemas se a altura dos componentes, as juntas de solda, a colocação do conector ou o método de montagem diferirem da amostra usada durante o desenvolvimento da caixa.

A caixa usa uma base de alumínio 6063 com opções de difusor em policarbonato e tampas de plástico. JE lista um arranjo de driver interno e uma altura máxima de driver de 12 mm. Os comprimentos disponíveis vão de 600 mm a 2.400 mm, com comprimentos personalizados disponíveis. Comprimento, acabamento do difusor, estilo da tampa e posição do acionador devem ser tratados como uma única decisão de montagem porque cada um afeta a instalação, distribuição de luz e embalagem.

Como qualificar uma caixa T8 antes de fazer o pedido: verificações de PCB, driver, difusor e tampa final

Uma caixa pode parecer correta em uma página de catálogo e ainda assim falhar durante a montagem. As causas usuais não são dramáticas: um driver tem alguns milímetros de altura demais, o PCB se curva sob o difusor, a tampa da extremidade não retém o tubo com segurança ou um conector não deixa espaço para a curvatura interna do fio. Qualifique a montagem completa, não apenas a extrusão de alumínio.

1. Confirme o contorno do PCB.Envie para JE o desenho real da placa, incluindo 10 mm de largura, 1,2 mm de espessura, orifícios de montagem, proteções de cobre, conectores e componentes mais altos. Não confie apenas no tamanho nominal da placa.
2. Verifique o envelope do motorista.Compare a altura e largura máximas do driver com o limite de 12 mm do alojamento. Inclua terminais, termorretráteis, mangas isolantes e saídas de fios na revisão da folga.
3. Inspecione o ajuste do difusor.Teste a cobertura de policarbonato selecionada quanto ao engate, curvatura, pontos críticos visíveis e força de remoção. Um difusor muito apertado pode causar tensão na extrusão; um que esteja muito solto pode chacoalhar durante o transporte.
4. Revise as tampas e a fiação.Confirme o material da tampa, o método de retenção, a passagem do fio, o acesso ao conector e se o tubo acabado deve atender a um padrão de instalação específico ou à interface de fixação do cliente.
5. Aprove uma amostra finalizada.Alimente o tubo montado, inspecione o comportamento do calor e a aparência da luz e, em seguida, teste a inserção no acessório ou clipes alvo. Registre as versões aprovadas dos componentes antes de fazer a ordem de produção.

Solicite o desenho de extrusão e uma amostra física quando o projeto tiver folgas de fixação apertadas. Uma amostra também expõe problemas de embalagem e manuseio que os desenhos não mostram. Tubos longos podem chegar com marcas no difusor, danos na tampa ou leve curvatura se o design da caixa não corresponder ao comprimento de envio. Esses são baratos para consertar antes da produção em massa e caros para consertar depois de uma remessa de distribuição nos EUA.

Perguntas frequentes: A caixa do tubo JE-28 LED T8 é à prova d'água ou adequada para iluminação externa e de freezer?

A especificação padrão JE-28 fornecida pela JE é IP20, portanto deve ser tratada como um invólucro para local seco. Essa distinção é crítica para compradores que especificam iluminação de plantas, iluminação de refrigeradores, estacionamento externo ou qualquer instalação exposta a condensação, respingos, poeira ou variações de temperatura. A JE afirma que oferece estilos de carcaça T8 à prova d’água para aplicações especiais, mas a versão à prova d’água deve ser identificada e cotada separadamente.

Uma PCB de 10 mm e um driver interno caberão nesta caixa de tubo T8?

Sim, o JE-28 é especificado para uma PCB de 10 x 1,2 mm e um arranjo de driver interno, com altura máxima de driver de 12 mm. Isso não significa que todas as placas de 10 mm e todos os drivers internos caberão. O LED, capacitor, conector e fio soldado mais alto da sua placa devem permanecer dentro do espaço interno disponível. Envie para JE o arquivo PCB e a folha de dados do driver para uma revisão de ajuste e, em seguida, verifique o resultado com uma amostra preenchida.

Como funcionam as amostras, o MOQ, os comprimentos personalizados, as ferramentas e o envio para um despachante dos EUA?

A JE afirma que pode fornecer amostras, cotações, comprimentos personalizados, extrusão OEM/ODM e remessa para o armazém de despachante do cliente. Os detalhes comerciais dependem do perfil selecionado, difusor, tampas, status do ferramental, quantidade, embalagem e disposição de destino. Solicite o prazo de entrega da amostra, quantidade mínima de produção, custo do ferramental se for necessário um molde particular, tolerância de comprimento de corte, dimensões da caixa e os documentos fornecidos com a remessa. Se sua equipe usa um despachante dos EUA, forneça o endereço do armazém e os requisitos de marcação da carga antes que a cotação seja finalizada.

JE Dongguan Manufacturing, Extrusão OEM/ODM e Documentação de Luminária Acabada

JE, formalmente Dongguan Jinen Lighting Technology Co., Ltd., fabrica componentes extrudados de iluminação LED em Dongguan, China. Sua linha inclui perfis de alumínio LED, perfis de plástico LED, tubos e difusores de PC, caixas de tubos T5, T6, T8, T10 e T12, além de caixas de luz tripla. Essa amplitude de produto é útil quando um projeto muda de tamanho ou construção após o primeiro protótipo. Um comprador pode comparar uma caixa de semi-alumínio, uma base totalmente de alumínio ou um diâmetro de tubo diferente através do mesmo fornecedor, em vez de reiniciar todo o processo de fornecimento.

A JE oferece suporte a moldes públicos, moldes privados, extrusão OEM/ODM e trabalhos de projetos personalizados. O fornecimento de moldes públicos pode fazer sentido para uma geometria JE-28 padrão quando o perfil já atende aos requisitos de PCB e difusor. Um molde particular se torna mais defensável quando você precisa de um encaixe de conector fora do padrão, um recurso de montagem diferente, uma tampa de extremidade proprietária ou uma seção transversal revisada. A escolha certa depende do volume esperado e de quanto controle você precisa sobre o fornecimento futuro.

Para importadores e fábricas de iluminação dos EUA, a documentação deve abranger mais do que uma foto do produto. Solicite o desenho do perfil, descrição do material, opção de difusor, tolerância de comprimento, especificação da tampa, detalhes da embalagem e informações elétricas da luminária concluída. A caixa em si não é a mesma coisa que um tubo LED com acabamento certificado. Se o seu cliente, autoridade competente, distribuidor ou especificação do projeto exigir listagens específicas ou documentos de conformidade, identifique esse requisito antes que o projeto seja congelado.

A JE também afirma que atende atacadistas, empreiteiros, fábricas de iluminação e clientes de projetos personalizados. Isso torna o fornecedor adequado tanto para a compra de componentes quanto para o desenvolvimento de tubos de marca própria, desde que o escopo comercial seja escrito de forma clara. Coloque o desenho aprovado, fotos de amostra, número de revisão e opções de materiais na documentação de compra. Isso evita um problema familiar no fornecimento de extrusão: um lote de substituição que é dimensionalmente próximo, mas não é realmente intercambiável.
