Guia definitivo 2026 para caixa de tubo LED T8 com PCB de 10 mm: dados térmicos, CAD 3D e conformidade com UL

Resumo executivo: principais conclusões para os fabricantes comerciais de LED nos EUA

Na altamente competitiva indústria de iluminação comercial da América do Norte, as margens e a eficiência ditam o sucesso. À medida que os desenvolvedores de iluminação buscam otimizar o desempenho e ao mesmo tempo reduzir os custos de fabricação, o formato estrutural do tubo linear T8 continua sendo um fator dominante. Nosso carro-chefeCaixa de tubo LED T8 premium com PCB de 10 mmrepresenta um enorme passo evolutivo. Ao adaptar a área de extrusão de alumínio especificamente para placas de circuito impresso padrão de 10 mm, eliminamos o espaço estrutural morto, reduzimos o peso da caixa e reduzimos os custos de matéria-prima sem comprometer a rigidez.

Para distribuidores, empreiteiros e fabricantes de equipamentos originais (OEMs) dos EUA, essa especialização significa gerenciamento térmico mais fácil, características elétricas previsíveis e compatibilidade física direta com linhas de montagem automatizadas de alta velocidade SMT (Surface Mount Technology). A JE continua a apoiar estas operações globais como principal parceiro de produção na China, preenchendo a lacuna entre velocidades de produção de alto volume e padrões de qualidade meticulosos.

Gerenciamento avançado de calor: apresentando o protocolo de precisão ThermaCore 10mm

O principal gargalo para a longevidade do LED é a degradação térmica. Para resolver este desafio para aplicações de alto rendimento, a JE introduziu oProtocolo de precisão ThermaCore 10mm. Esta metodologia de projeto otimiza a área de superfície de contato entre o suporte da PCB de 10 mm e a estrutura da caixa de alumínio AL6063-T5. Ao manter as variações de tolerância abaixo de 0,05 mm, este protocolo maximiza a eficiência da transferência de calor diretamente dos diodos para os canais externos de dissipação térmica.

Preenchendo a lacuna: dados detalhados de dissipação térmica e análise de extrusão

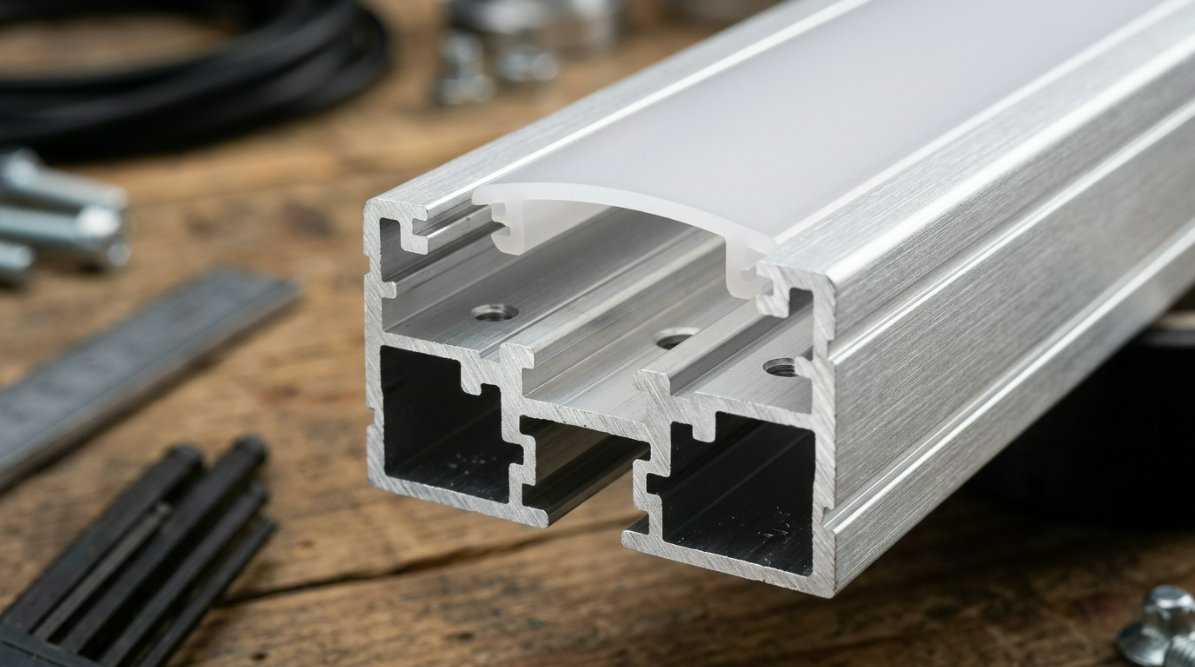

Utilizando liga estrutural AL6063-T5, nossos perfis de extrusão atuam como dissipadores de calor altamente eficientes. Nos laboratórios de testes, oProtocolo de precisão ThermaCore 10mmdemonstrou uma condutividade térmica impressionante de 200 W/m·K. Este sistema reduz a resistência térmica geral em até 18% em comparação com gabinetes genéricos T8 multi-fit que acomodam diversas larguras de PCB. Sob operação contínua a 120V/277V, as temperaturas de junção no nível do LED permanecem consistentemente abaixo de 65°C (149°F), evitando a depreciação do lúmen e garantindo uma vida útil superior a 50.000 horas.

Acelerando o projeto: downloads de modelos CAD 3D para retrofits personalizados

Para reduzir os ciclos de projeto das equipes de engenharia, a JE oferece modelos CAD 3D abrangentes (disponíveis nos formatos STP, STEP e DWG). Esses modelos digitais precisos permitem a prototipagem rápida, permitindo que os engenheiros executem simulações térmicas de análise de elementos finitos (FEA) e verificações de instalação física antes de iniciar a produção em volume. Esta integração estrutural é fundamental para o desenvolvimento de luminárias lineares simplificadas e duráveis ​​para propostas competitivas de modernização.

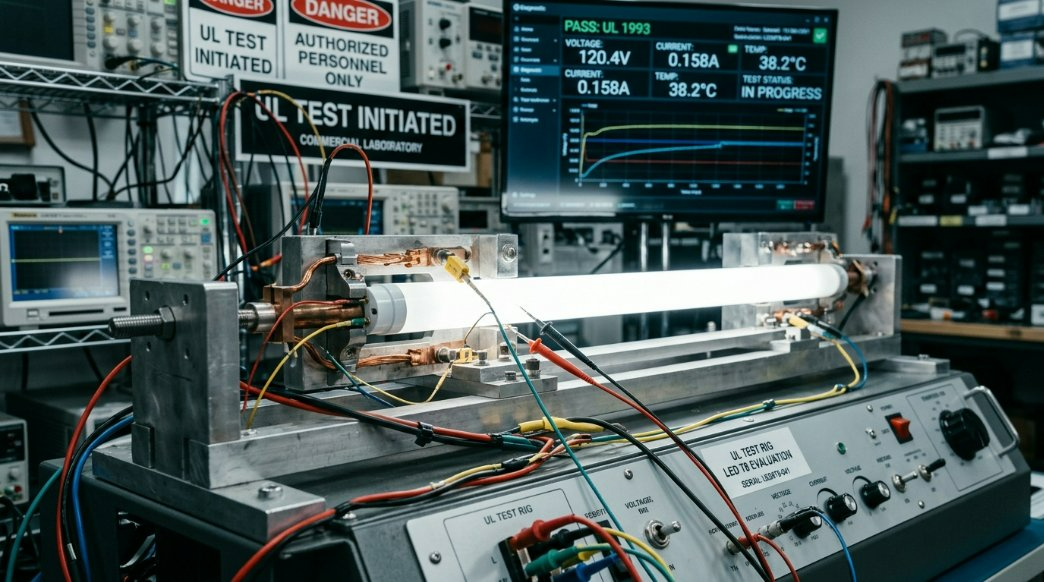

Conformidade regulatória dos EUA: navegando pelos padrões UL 2026 e especificações DLC V6.0

A importação e distribuição de produtos de iluminação comercial na América do Norte exige o cumprimento estrito das estruturas de segurança e eficiência. A seleção de subconjuntos compatíveis é fundamental ao solicitar as certificações UL 1598 (Luminárias) e UL 1993 (Lâmpadas com lastro automático). JESistemas de alojamento de tubo LED T8 personalizados da JEusam matérias-primas de policarbonato (PC) de alto impacto e resistentes ao fogo que atendem facilmente às classificações de inflamabilidade UL 94 V-0.

Garantindo compatibilidade com FCC, CE e RoHS para o mercado americano

Além do desempenho térmico, a compatibilidade eletromagnética (EMC) e a segurança ambiental são vitais para contratos municipais e corporativos de grande escala. Nossas caixas são construídas para proteger efetivamente os drivers de alta frequência, facilitando a conformidade com os limites Classe B da Parte 15 da FCC. Além disso, todos os materiais utilizados nos processos de fabricação da JE são totalmente certificados pela CE e em conformidade com a RoHS, garantindo que não contenham substâncias perigosas restritas e simplificando as aprovações internacionais da cadeia de fornecimento.

Guia de especificações técnicas: Matriz de caixas de PCB de 10 mm padrão vs. de alto rendimento

Nossa linha de produtos apresenta diversas opções de configuração projetadas para atender às diversas demandas arquitetônicas. Abaixo está uma matriz estrutural que mostra os atributos técnicos de nossas variações impermeáveis ​​padrão e de alto rendimento:

Tutorial prático passo a passo: montagem à prova d'água em 4 etapas para caixas T8

Manter vedações com alta classificação IP67 em perfis lineares requer preparação meticulosa e execução exata. Siga este procedimento de instalação em quatro etapas apoiado por especialistas para obter máxima confiabilidade em campo.

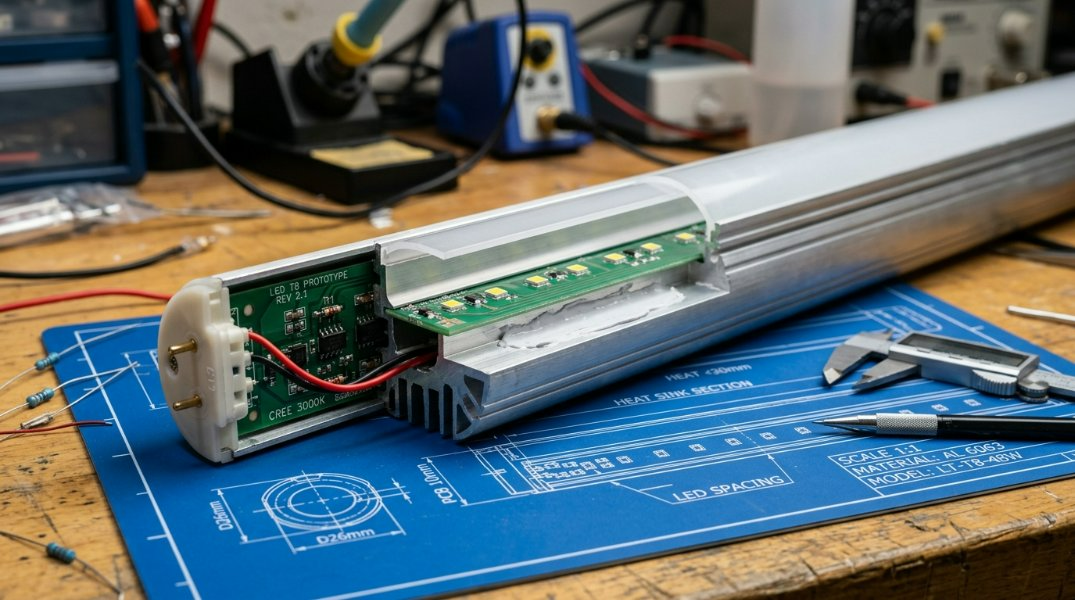

Etapa 1: Inserção de PCB de precisão de 10 mm e aplicação de pasta térmica

Limpe completamente o substrato da caixa de alumínio usando álcool isopropílico para remover poeira e óleos. Aplique uma camada fina e uniforme de pasta térmica não condutora ou passe uma fita adesiva de alta transferência de calor no canal central. Deslize cuidadosamente a placa de circuito impresso de 10 mm na trilha de extrusão, garantindo que ela fique plana e sem bolsas de ar abaixo.

Etapa 2: Fixando a tampa do difusor de policarbonato (PC)

Alinhe a tampa difusa do PC dentro dos slots de travamento estrutural. Deslize ou pressione a tampa firmemente nos trilhos até que ela se encaixe no lugar. Certifique-se de que o encaixe seja consistente ao longo de todo o comprimento do tubo para evitar pressão estrutural desigual nos componentes internos.

Etapa 3: Processo de impermeabilização IP67 e nova vedação da tampa final

Injete selante de silicone de cura neutra de qualidade premium nas câmaras de recesso das tampas à prova d'água. Passe os fios de conexão através dos canais internos do anel isolante de borracha e pressione a tampa da extremidade rente à face cortada do perfil de alumínio da caixa. Prenda os conjuntos usando ferramentas de montagem em aço inoxidável.

Etapa 4: Conexão final do pino e teste dielétrico

Execute um teste de resistência elétrica e resistência dielétrica (comumente chamado de teste Hi-Pot) para verificar se nenhum caminho de alta tensão entra em curto-circuito na extrusão de alumínio. Inspecione visualmente as esferas de silicone ao redor do perímetro da tampa para garantir uma vedação hermética completa.

Orientação de cálculo matemático e elétrico para comprimentos personalizados T8

A engenharia de instalações personalizadas robustas requer um conhecimento profundo dos limites mecânicos de calor e da dinâmica de potência. Evite falhas do sistema utilizando as estruturas matemáticas especializadas abaixo.

Fórmulas de carga da fonte de alimentação e cálculos exatos de potência por pé

Para garantir uma instalação segura e estável, os engenheiros devem calcular as necessidades cumulativas de energia e deixar uma margem de segurança para fontes de alimentação (normalmente 20% para drivers Classe 2 sob condições de carga contínua).

1. Calcule o total de filmagens lineares:
   L_total = (Quantidade de tubos) x (Comprimento da unidade em pés)

2. Determine o consumo máximo de energia (P_max):
   P_máx = L_total x P_ft
   Onde P_ft = consumo de energia por pé (por exemplo, 4,5 Watts/pé para PCBs de 10 mm de alta eficiência)

3. Calcule a capacidade mínima necessária do driver (P_driver):
   P_driver = P_max x 1,20 (inclui a margem de segurança padrão de 20%)

Exemplo:
   Dadas 100 unidades de tubos T8 de 4 pés funcionando a 4,5 W por pé:
   L_total = 100 x 4 = 400 pés
   P_máx = 400 x 4,5 = 1.800 Watts
   P_driver = 1.800 x 1,20 = 2.160 Watts de capacidade cumulativa necessária.

Perguntas frequentes (FAQ)

As caixas PCB T8 de 10 mm são compatíveis com ecossistemas Smart Home (Matter, Apple HomeKit, Amazon Alexa)?

Sim. Como nossas caixas são gabinetes físicos projetados para suportar tiras de LED padrão de 10 mm, a compatibilidade depende inteiramente do driver e controlador de LED que você escolher. Ao preencher o espaço interno com tiras de LED inteligentes de 10 mm compatíveis com Matter ou Zigbee, você pode integrar seu sistema de iluminação linear T8 com qualquer plataforma doméstica inteligente moderna.

Quais são as tolerâncias exatas de corte e os intervalos de espaçamento por metro para tiras de LED de 10 mm?

As tolerâncias de corte e os parâmetros de espaçamento são regidos pelo design de PCB selecionado. Estruturalmente, as extrusões de alumínio premium da JE são cortadas com uma tolerância física ultraprecisa de +/- 0,5 mm. Aconselhamos as equipes de engenharia a deixar pelo menos 1,5 mm de folga em cada extremidade do tubo para permitir traços de cobre e conectores de conexão de terminal seguros.

Quais são as instruções críticas de segurança para manter a certificação IP67/IP68 Flex?

Para manter a alta resistência à água e poeira IP67/IP68 durante uma longa vida útil, você deve usar selantes de silicone de cura neutra de alta qualidade que não corroam vestígios de cobre. Sempre verifique se os cabos de alimentação externos estão roteados com segurança através de prensa-cabos de borracha de alívio de tensão de nível industrial e execute testes de diferencial de pressão em lotes de amostras para verificar a integridade da vedação.

Eleve sua produção: faça parceria conosco em https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Esteja você projetando luminárias para viveiros de plantas sensíveis, ambientes industriais frios ou projetos arquitetônicos modernos, trabalhar com um fabricante experiente faz toda a diferença. Explore nosso dedicadoCaixa de tubo LED T8 com portal técnico PCB de 10 mmpara revisar projetos arquitetônicos detalhados, seleções de anodização personalizadas e estruturas de entrega em massa.
