O que é uma caixa de tubo LED T12 com PCB duplo?

Uma caixa de tubo LED T12 de PCB duplo é um tubo externo de policarbonato combinado com um perfil interno de alumínio que contém duas placas de circuito de LED. A caixa JE-34 da JE usa um tubo de 38 mm de diâmetro, duas posições de PCB de 10 × 1,0 mm e espaço para um driver interno de até 16 mm de altura. Pode ser configurado para construção IP20 ou IP65, com comprimentos de 600 mm a 2400 mm ou feito em comprimento personalizado.

Isso o torna um invólucro para montagem de tubos OEM, não uma lâmpada LED completa. Sua equipe ainda seleciona os LEDs, o layout da PCB, o driver, a fiação, o método de vedação da tampa e a configuração elétrica final. A carcaça dá a essas decisões um ponto de partida mecânico definido.

Veja o completoTubo de plástico LED T12 e caixa de alumínio com placa de circuito duploespecificação antes de preparar uma solicitação de amostra.

O que a caixa JE-34 T12 inclui para montagem de tubos OEM?

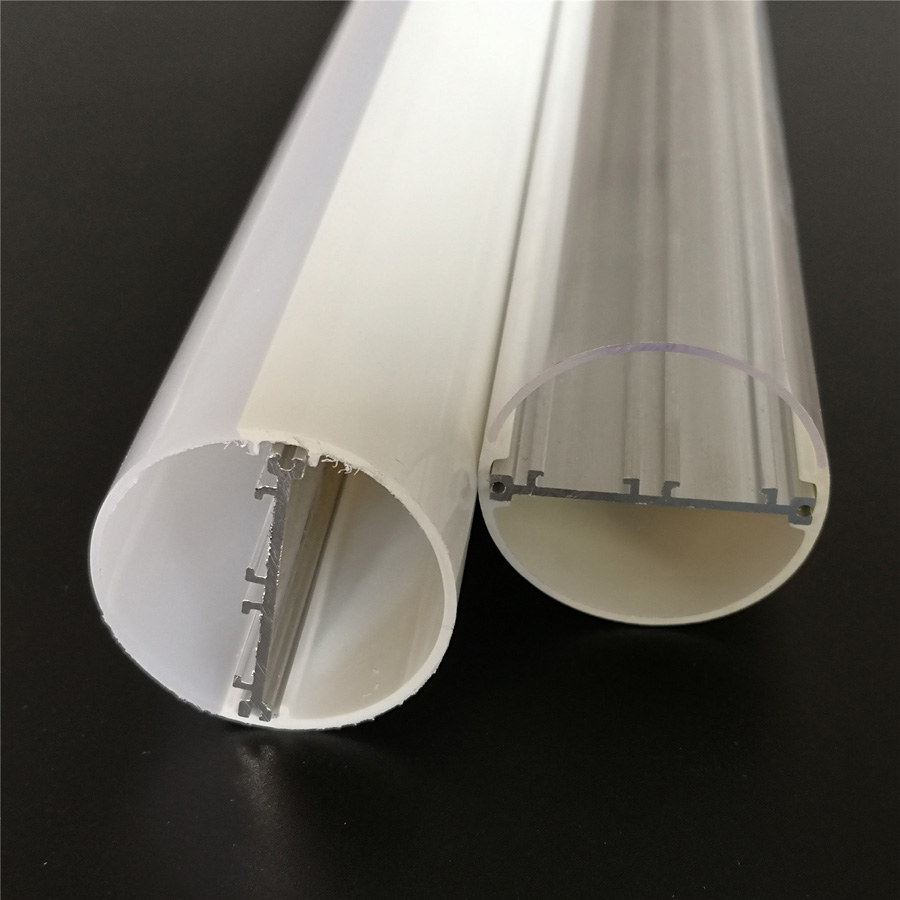

A caixa do tubo LED JE-34 T12 inclui um tubo externo de policarbonato, um perfil interno de alumínio 6063, duas posições de montagem de PCB, tampas de plástico e espaço para um driver interno. O tubo externo pode ser transparente ou fosco e a espessura do difusor está listada de 0,6 mm a 2,0 mm.

O diâmetro padrão é 38 mm. Os comprimentos de tubo disponíveis vão de 600 mm a 2.400 mm, com comprimentos personalizados disponíveis para projetos qualificados. Entretanto, essas dimensões não devem ser tratadas como um desenho mecânico completo. O assentamento da PCB, o engate da tampa final, o roteamento dos condutores e a folga do driver ainda precisam ser verificados em relação aos seus componentes reais.

Para um comprador OEM, o ponto principal é que a JE forneça o sistema de carcaça de plástico extrudado e alumínio para sua linha de montagem. A JE opera linhas de extrusão de plástico e alumínio, fabricação de moldes, testes, aprovação de amostras e controle de qualidade de produção em massa para projetos de perfis de LED.

Como dois canais PCB e um perfil interno de alumínio expandem o espaço do design?

Dois canais PCB permitem distribuir LEDs por duas placas em vez de forçar cada LED, conexão de driver e interface térmica em uma placa de circuito estreita. Isso cria mais espaço para decisões sobre potência e layout da lâmpada, mas não garante uma potência específica. O limite final depende do tipo de LED, construção da placa, corrente, seleção do driver, teste térmico e montagem concluída.

Posições duplas de PCB de 10 × 1,0 mm, folga interna do driver e suporte térmico

Cada posição da PCB é especificada em 10 × 1,0 mm. Confirme se a largura e a espessura da placa correspondem a essas posições antes da ferramenta ou da aprovação da amostra. Uma placa que se ajusta ao canal nominal, mas se desloca durante a montagem, pode criar luz irregular, pressão na fiação ou mau contato com o perfil de alumínio.

O espaço interno do driver está listado em até 16 mm de altura. Meça o corpo do driver, o isolamento, os conectores e quaisquer peças de alívio de tensão – não apenas a etiqueta do driver. A folga que parece aceitável no desenho de um componente pode desaparecer quando os fios forem dobrados dentro do tubo.

O perfil de alumínio fornece uma estrutura metálica abaixo dos PCBs e pode ajudar a afastar o calor das placas. Não é um substituto para a validação térmica. Teste a lâmpada completa com os LEDs, PCB, driver, tampas e orientação de instalação escolhidos.

Por que a inserção de alumínio 6063 ajuda a separar o gerenciamento de calor da difusão de luz

O inserto de alumínio 6063 e o tubo de policarbonato realizam diferentes trabalhos. O perfil de alumínio suporta as placas de circuito e oferece um caminho mais adequado para a transferência de calor do que apenas o plástico. O tubo de policarbonato forma o corpo externo visível e o difusor, protegendo as partes internas e moldando a aparência da lâmpada.

Esta separação é útil em uma caixa de tubo LED T12 com inserção de alumínio porque a tampa óptica pode ser selecionada quanto à aparência e transmissão sem exigir que o plástico suporte toda a carga mecânica e térmica. Os resultados térmicos reais ainda dependem do contato entre a PCB e o perfil, da pressão de montagem, do espaçamento dos LEDs, da saída do driver e do fluxo de ar ao redor do tubo acabado.

Quais PCB, driver, comprimento e detalhes ópticos devem ser aprovados antes da amostragem?

Aprovar o desenho mecânico juntamente com a lista de peças elétricas e ópticas. Uma amostra de habitação só é útil se representar a montagem que você planeja produzir.

Confirme o espaçamento da PCB, a altura do driver de até 16 mm, o comprimento do tubo, o ajuste da tampa e a folga da fiação

• Ajuste do PCB:Confirme as duas posições da placa de 10 × 1,0 mm, a folga da borda da placa e como as placas são retidas durante a montagem.
• Pacote de drivers:Verifique a altura completa do driver em relação ao espaço disponível de até 16 mm, incluindo terminais, mangas e fios.
• Comprimento do tubo:Selecione um comprimento de 600 mm a 2.400 mm ou envie o comprimento personalizado necessário. Considere as tampas das extremidades e o comprimento útil da montagem interna.
• Tampas finais:Aprove as dimensões da tampa plástica, o método de fixação, a saída do cabo e a disposição da junta ou vedação se a lâmpada usar uma construção IP65.
• Fiação:Confirme onde os fios de entrada entram, como eles giram dentro do tubo e se as conexões do driver ou da placa de circuito impresso podem ser montadas sem comprimir o isolamento.

Essas verificações evitam um erro comum de amostragem: aprovar o diâmetro do tubo e deixar a tampa da extremidade e a interface do driver sem solução.

Escolha policarbonato transparente ou fosco com base nos requisitos de transmissão, brilho e aparência

JE lista transmissão de luz acima de 95% para coberturas transparentes e acima de 85% para coberturas brancas leitosas. O policarbonato transparente preserva mais a produção, mas mostra os pontos internos de LED mais facilmente e pode produzir brilho mais visível. Uma cobertura leitosa ou fosca suaviza a aparência e esconde melhor os componentes, com alguma redução na transmissão.

Escolha a tampa após revisar a distância do LED, a uniformidade visual necessária, o ângulo de visão e a aparência do alvo. Os valores de transmissão listados descrevem a opção de cobertura; eles não prevêem a luz fornecida por toda a lâmpada. Solicite a amostra do difusor relevante se a aparência óptica for um requisito importante.

Quando é adequada uma construção IP20 e quando é necessária a vedação IP65?

IP20 é geralmente adequado para instalações internas secas onde o tubo está protegido da água e o invólucro não precisa de construção selada. É uma escolha prática para muitas luminárias internas, mas a aplicação final ainda determina se o arranjo aberto ou não vedado é aceitável.

Use a opção de construção IP65 quando o acessório acabado puder encontrar poeira ou jatos de água e o projeto exigir esse nível de proteção do gabinete. A habitação por si só não estabelece a classificação IP final. Vedações, tampas, entradas de cabos, colocação de drivers, tolerâncias de montagem e inspeção de produção afetam o resultado. Confirme o método de teste necessário e avalie a lâmpada completa, em vez de assumir que um invólucro IP65 torna todo o equipamento automaticamente IP65.

A JE fornece um tubo LED completo ou uma caixa para sua própria montagem?

A JE fornece o sistema de alojamento de tubo LED para montagem OEM e ODM, e não um tubo acabado e eletricamente certificado, a menos que um contrato de projeto separado defina esses serviços adicionais. Você fornece ou aprova as placas de LED, o driver, a fiação e a configuração final da lâmpada.

Esse arranjo é adequado para fabricantes de iluminação que precisam de um invólucro de tubo LED de plástico T12 com inserção de alumínio e desejam controle sobre a eletrônica. Pode não ser adequado para um comprador que procura uma lâmpada de reposição totalmente montada e pronta para instalar. Esclareça o escopo do fornecimento, a responsabilidade dos testes, a rotulagem e os requisitos regulatórios antes de fazer um pedido de produção.

Para requisitos de montagem personalizados, revise odetalhes personalizados da caixa do tubo LED T12com a equipe de engenharia da JE.

Como os compradores OEM dos EUA devem passar da revisão de desenhos para amostras e produção?

Envie ao JE o comprimento do tubo, desenhos de PCB, dimensões do driver, plano de saída do fio, requisitos de tampa final, preferência óptica e construção IP necessária. Inclua o ambiente de instalação e o processo de montagem de destino. Se as duas placas usarem layouts de LED diferentes ou servirem zonas ópticas diferentes, mostre isso claramente no desenho.

A JE pode então revisar os requisitos de extrusão e ferramentas, preparar amostras e confirmar as interfaces mecânicas antes da produção em massa. Use a amostra para verificar o ajuste da placa, a folga do driver, o roteamento dos fios, a aparência do difusor, a retenção da tampa e, quando aplicável, o processo de vedação para a versão IP65.

Comece com oCarcaça de PCB dupla JE-34 T12página e entre em contato com JE com seus desenhos e quantidade desejada. Quanto mais cedo esses insumos do projeto forem fixados, menor será a probabilidade de uma decisão de habitação de baixo custo se tornar uma alteração dispendiosa na montagem posteriormente.
